کامپیوتر ماشین چیست؟ واحد کنترل الکترونیکی (ECU) که بهعنوان مغز الکترونیکی خودروهای مدرن شناخته میشود، یک سیستم پیچیده شامل سختافزار و نرمافزار است که به طور خاص برای خودروهای انژکتوری طراحی شده است. این واحد وظیفه نظارت و تنظیم عملکرد سیستمهای الکترونیکی خودرو را بر عهده دارد. ECU در خودروهای امروزی نقشی مهمی ایفا میکند.
بهطوریکه ویژگیهای الکترونیکی مانند سیستم ترمز ضد قفل و تنظیم تزریق سوخت توسط ECU کنترل میشوند. در خودروهای استاندارد و مدرن، بیش از 100 ECU تعبیه شدهاند که هر کدام وظایف خاصی را بر عهده دارند. با ما همراه باشید در ادامه این مقاله از بازرگانی افضلی به معرفی کامل کامپیوتر ماشین یا ECU میپردازیم.

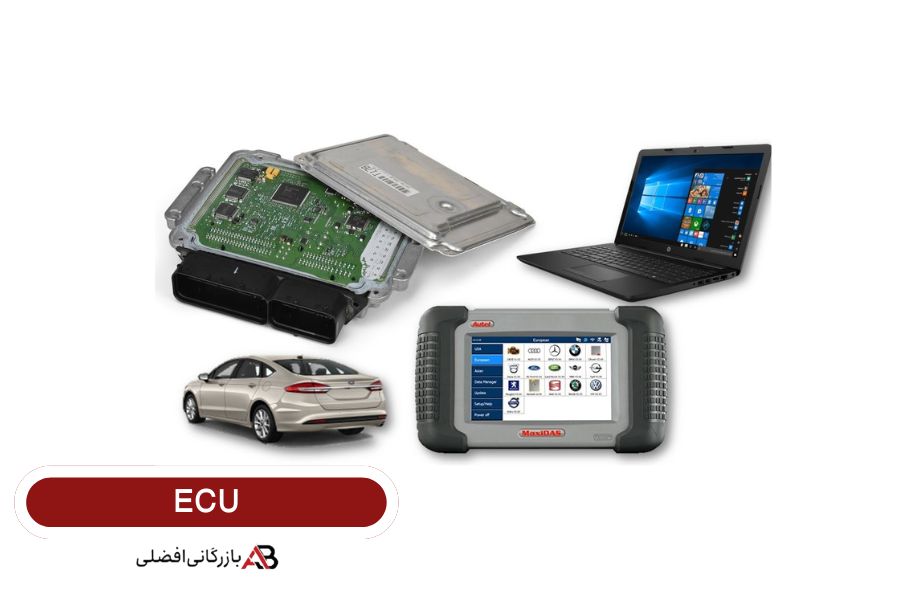

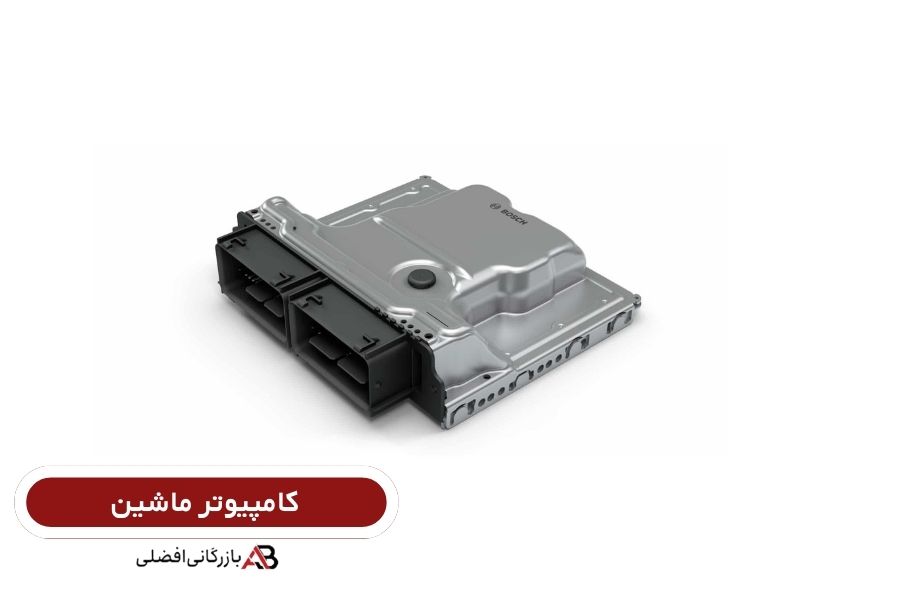

کامپیوتر ماشین چیست و چه کاربردی دارد؟
واحد کنترل الکترونیکی (ECU) که بهعنوان مغز الکترونیکی خودروهای مدرن شناخته میشود، یک سیستم پیچیده شامل سختافزار و نرمافزار است که به طور خاص برای خودروهای انژکتوری طراحی شده است. این واحد وظیفه نظارت و تنظیم عملکرد سیستمهای الکترونیکی خودرو را بر عهده دارد.
ECU در خودروهای امروزی نقشی اساسی ایفا میکند، بهطوریکه ویژگیهای الکترونیکی مانند سیستم ترمز ضد قفل (ABS) و تنظیم تزریق سوخت توسط ECU کنترل میشوند. در خودروهای استاندارد و مدرن، بیش از 100 ECU تعبیه شدهاند که هر کدام وظایف خاصی را بر عهده دارند.
در ادامه این مقاله از بازرگانی افضلی به معرفی کامل کامپیوتر ماشین یا ECU میپردازیم.
تاریخچه و تحول ECU در صنعت خودرو
تاریخچه ECU در صنعت خودرو، داستانی از تکامل برای غلبه بر محدودیتهای مکانیکی موتورهای احتراق داخلی و کاهش آلایندگیها است. با افزایش نگرانیها در مورد آلودگی هوا و مصرف سوخت در دهه ۱۹۷۰، خودروسازان به استفاده از سیستمهای الکترونیکی روی آوردند.
در این دوره، ECUها عمدتاً برای کنترل زمانبندی جرقه و نسبت سوخت به هوا مورداستفاده قرار میگرفتند. در دهه ۱۹۸۰، با گسترش سیستمهای تزریق سوخت، ECU مسئولیت کامل سوخترسانی و احتراق موتورهای بنزینی را بر عهده گرفت. معرفی حلقه کنترل لامبدا (Lambda control loop)، نقطه عطفی در عملکرد موتور بود. همچنین بهکارگیری ECUها در موتورهای دیزلی در اوایل دهه ۱۹۹۰ صورت گرفت و در موفقیت موتورهای توربو دیزل نقش مهمی داشت. در تعمیرگاهها، ابزارهایی مثل خرید انواع بکس بادی کمک میکنند تا پیچ و مهرههای موتور بهصورت دقیق و ایمن سفت شوند، بهویژه زمانی که تکنسینها با ECU و سیستمهای الکترونیکی سر و کار دارند.

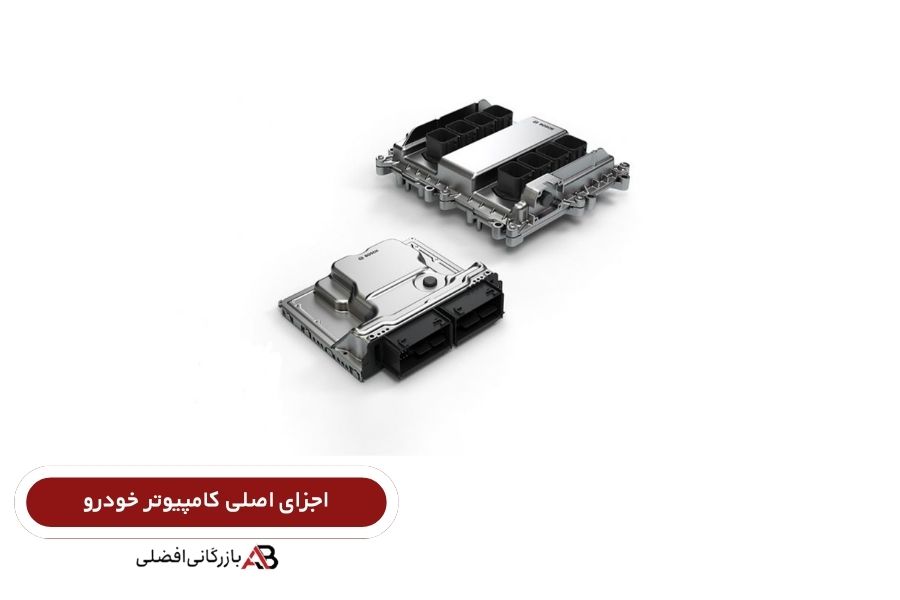

اجزای اصلی کامپیوتر خودرو (ECU)
ECU یا واحد کنترل الکترونیکی، از اجزای مختلفی تشکیل شده که هر کدام وظیفهای خاصی را بر عهده دارند. اجزای اصلی ECU عبارتاند از:
- پردازنده مرکزی (CPU): وظیفه پردازش دادهها و اجرای دستورات را بر عهده دارد.
- حافظه (Memory): شامل حافظههای موقت (RAM) و دائمی (ROM) بوده که اطلاعات لازم برای عملکرد ECU را ذخیره میکنند.
- ورودیها و خروجیها (I/O): برای ارتباط با سایر سیستمهای خودرو و دریافت و ارسال اطلاعات استفاده میشوند.ECU دادهها را از سنسورهای مختلف خودرو دریافت میکند و پس از پردازش، دستورات لازم را به عملگرها (Actuators) ارسال میکند.
- مبدلهای آنالوگ به دیجیتال (ADC): سیگنالهای آنالوگ دریافتی از سنسورها را به دادههای دیجیتال تبدیل میکنند تا توسط ECU قابلپردازش باشند.
- خروجیهای دیجیتال: دستورات ECU را به سیستمهای مختلف مانند جرقهزنی و کنترل سوپاپهای سوخت ارسال میکنند.
- مبدلهای دیجیتال به آنالوگ (DAC): دستورات دیجیتال را به سیگنالهای آنالوگ تبدیل میکنند تا به عملگرهایی که با این نوع سیگنالها کار میکنند، ارسال شود.
- فرم دهنده سیگنال (Signal Conditioner): سیگنالهای ارسالی از ECU را به فرم قابل خوانش برای اجزای مختلف خودرو تبدیل میکند.
- چیپهای ارتباطی: بهعنوان واسط بین ورودیها و خروجیها عمل کرده و ارتباط بین بخشهای مختلف ECU را بهبود میبخشند ECU بهوسیله پروتکلهای ارتباطی مختلفی مانند CAN-Bus و OBD2 با سایر سیستمهای خودرو ارتباط برقرار میکند.
وظایف اصلی کامپیوتر خودرو
| ردیف | وظیفه ECU | توضیحات |
|---|---|---|
| ۱ | کاهش مصرف سوخت و آلایندگی | ECU با دریافت اطلاعات از سنسورهای مختلف مانند سنسور اکسیژن و سنسور دمای هوا، میزان سوخت تزریق شده به موتور را تنظیم میکند تا احتراق بهینهای صورت گیرد. این کار باعث کاهش مصرف سوخت و آلایندگی خودرو میشود. |
| ۲ | کنترل شتاب و سرعت خودرو | ECU کنترل شتاب و سرعت خودرو را در دست دارد و با توجه به شرایط مختلف، مانند دور موتور و موقعیت پدال گاز، میزان سوخت و هوا را تنظیم میکند تا شتاب مناسبی برای خودرو فراهم شود. ECU میتواند سرعت و شتاب را در محدوده تعریف شده کنترل کرده و از افزایش بیش از حد آنها جلوگیری کند. |
| ۳ | جلوگیری از سرقت خودرو | ECU نقش مهمی در جلوگیری از سرقت خودرو ایفا میکند. بسیاری از خودروهای امروزی مجهز به سیستم ضدسرقت یا ایموبلایزر هستند که با ECU هماهنگ است. این سیستم تنها زمانی اجازه روشن شدن موتور را میدهد که کد سوئیچ با کد موجود در ECU مطابقت داشته باشد. |
| ۴ | نمایش معایب خودرو | ECU وظیفه نمایش معایب خودرو را بر عهده دارد. با دریافت اطلاعات از سنسورهای مختلف، ECU قادر است مشکلات و عیوب موجود در سیستمهای مختلف خودرو را شناسایی کرده و با روشن کردن چراغ هشدار، راننده را از وجود مشکل آگاه سازد. |
نحوه عملکرد ECU در خودرو
وظیفه ECU یا کامپیوتر خودرو، بررسی وضعیت موتور و شرایط محیطی با استفاده از سنسورهایی مثل سنسور اکسیژن، دمای موتور، فشار هوا و موقعیت دریچه گاز است. این دادهها تحلیل میشوند تا مقدار دقیق سوخت برای هر سیکل احتراق محاسبه و به انژکتورها ارسال شود. ECU همچنین زمانبندی جرقهزنی را تنظیم میکند تا احتراق بهینه و کارایی موتور افزایش یابد. این فرآیند بهطور مداوم انجام میشود تا خودرو در شرایط مختلف بهترین تعادل بین قدرت، مصرف سوخت و کاهش آلایندگی را داشته باشد.
برای نگهداری بهتر ECU و سایر سیستمهای خودرو، استفاده از تجهیزات آپاراتی و تعمیرات تایر با کیفیت از سایت بازرگانی افضلید توصیه میشود.

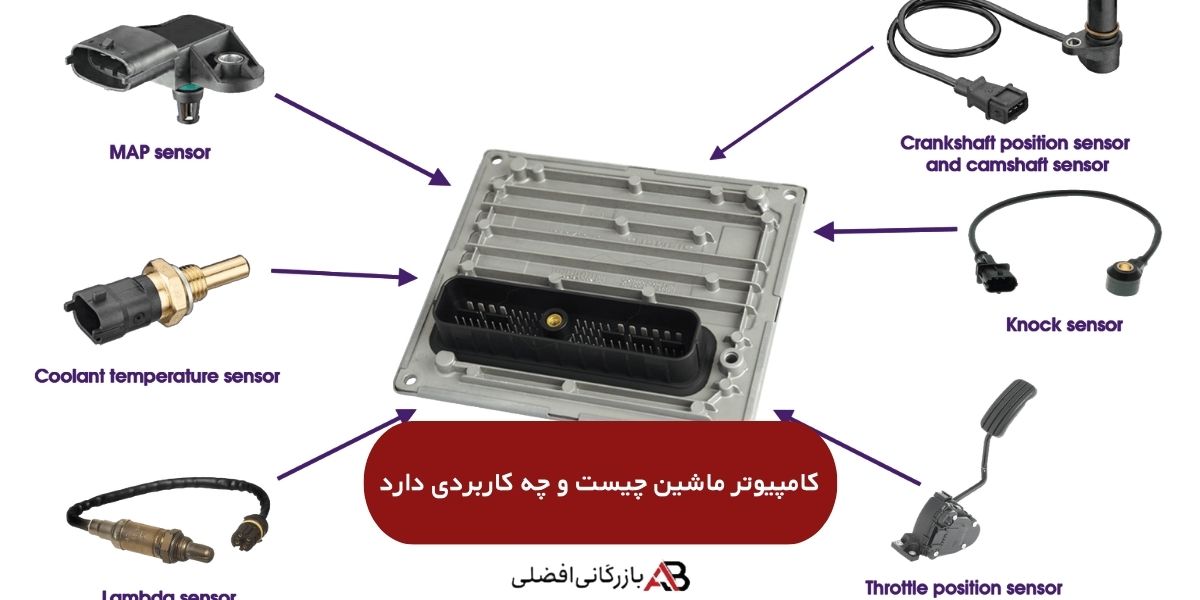

سنسورهایی که با ECU در ارتباط هستند
ECU یا کامپیوتر خودرو، برای مدیریت و کنترل دقیق عملکرد موتور و سایر سیستمهای خودرو، به اطلاعات ارسالی از سنسورهای مختلف وابسته است. این سنسورها، مانند چشم و گوش ECU، دادههای موردنیاز را از قسمتهای مختلف خودرو جمعآوری کرده و به ECU ارسال میکنند تا بر اساس آنها، تصمیمات لازم اتخاذ شود. از جمله مهمترین این سنسورها میتوان به موارد زیر اشاره کرد:
- سنسور اکسیژن که میزان اکسیژن موجود در گازهای خروجی اگزوز را اندازهگیری میکند و اطلاعات لازم را برای تنظیم نسبت سوخت به هوا در اختیار ECU قرار میدهد.
- سنسور دمای موتور نیز دمای مایع خنککننده موتور را اندازهگیری کرده و ECU را از وضعیت حرارتی موتور آگاه میکند.
- سنسور دور موتور با اندازهگیری سرعت چرخش میل لنگ، اطلاعات دقیقی از دور موتور را به ECU ارسال میکند که برای تنظیم زمان جرقهزنی و میزان پاشش سوخت ضروری است.
- سنسور فشار هوا نیز فشار هوای ورودی به موتور را اندازهگیری کرده و به ECU اطلاع میدهد تا میزان سوخت مناسب برای احتراق بهینه محاسبه شود.
- سنسور موقعیت میل بادامک نیز با نظارت دقیق بر موقعیت میل بادامک، اطلاعات لازم را به ECU ارسال میکند تا همزمان دقیق بین جرقهزنی و پاشش سوخت برقرار شود.
- سنسور ضربه (ناک سنسور) ارتعاشات ناشی از احتراق زودرس را تشخیص داده و به ECU اطلاع میدهد تا با تغییر زمان جرقه و میزان پاشش، از آسیب به موتور جلوگیری کند
- سنسور فشار ترمز نیز در صورت وجود نشتی یا کاهش فشار در سیستم ترمز، به ECU هشدار میدهد.
علائم خرابی کامپیوتر خودرو
- روشنشدن چراغ چک موتور: یکی از رایجترین علائم خرابی ECU روشنشدن چراغ چک موتور است. وقتی ECU مشکلی را در سیستمهای مختلف خودرو تشخیص میدهد، چراغ چک موتور را روشن میکند. البته، روشنشدن این چراغ میتواند دلایل دیگری نیز داشته باشد، اما درهرصورت باید جدی گرفته شود. برای تشخیص دقیق علت روشنشدن چراغ چک، باید از دستگاه دیاگ استفاده کرد.
- افت عملکرد موتور: اگر ECU بهدرستی کار نکند، ممکن است موتور خودرو در شتابگیری ضعیف عمل کند یا در حین رانندگی دچار خاموشی شود. این مشکل میتواند به دلیل ارسال اطلاعات نادرست از ECU به سیستم تزریق سوخت یا جرقهزنی باشد. لرزش موتور نیز میتواند از علائم خرابی ECU باشد، بهطوری که در برخی سیلندرها جرقهزنی رخ ندهد و پیشرانه شروع به لرزیدن کند.
- افزایش مصرف سوخت: خرابی ECU میتواند باعث افزایش مصرف سوخت شود. اگر ECU نتواند میزان سوخت موردنیاز موتور را بهدرستی تنظیم کند، ممکن است سوخت بیشتری به موتور تزریق شود که منجر به افزایش مصرف سوخت خواهد شد. البته، افزایش مصرف سوخت تنها به خرابی ECU محدود نمیشود و عوامل دیگری مانند تنظیم نبودن باد لاستیک نیز میتوانند در این امر دخیل باشند. تنظیم نبودن باد لاستیکها باعث افزایش اصطکاک آنها با سطح جاده شده و در نتیجه، موتور باید نیروی بیشتری برای حرکت خودرو صرف کند که این موضوع منجر به افزایش مصرف سوخت میشود.
- روشننشدن موتور: اگر ECU نتواند بهدرستی اطلاعات را پردازش کند، ممکن است خودرو روشن نشود یا حتی استارت نخورد. درصورتیکه ECU از کار بیفتد، دستور لازم برای جرقهزنی شمع صادر نمیشود و پیشرانه روشن نخواهد شد.
- خاموششدن ناگهانی موتور: خاموششدن ناگهانی موتور در حین رانندگی نیز میتواند از علائم خرابی ECU باشد. این مشکل معمولاً به دلیل قطعشدن جریان برق یا ارسال اطلاعات نادرست از ECU به سیستم سوخترسانی رخ میدهد.
- مشکلات در عملکرد سیستمهای الکترونیکی: ازآنجاییکه ECU وظیفه کنترل و هماهنگی بسیاری از سیستمهای الکترونیکی خودرو را بر عهده دارد، خرابی آن میتواند منجر به بروز مشکلاتی در عملکرد این سیستمها شود. برای مثال، ممکن است سیستم ترمز ضد قفل (ABS)، سیستم کنترل پایداری (ESP) یا سیستم کنترل کشش (TCS) بهدرستی کار نکنند.
علاوه بر این موارد، علائم دیگری مانند استشمام بوی سوخت خام، ریپزدن موتور، و اختلال در عملکرد سنسورها نیز میتوانند نشاندهنده خرابی ECU باشند.
دلایل خرابی ECU و را های افزایش طول عمر
دلایل خرابی ECU به شرح زیر هستند:
- نوسانات برق: نوسانات ولتاژ و شوکهای الکتریکی، از شایعترین عوامل خرابی ECU هستند. جداکردن کابل باتری هنگام روشن بودن خودرو، باتری به باتری کردن نادرست و تست غیراصولی قطعات برقی میتواند باعث ایجاد این نوسانات شود. حداکثر نوسان ولتاژی که ECU میتواند تحمل کند، حدود 16 ولت است.
- نفوذ آب و رطوبت: رطوبت میتواند باعث خوردگی و آسیب به مدارهای داخلی ECU شود. این مشکل بهخصوص زمانی رخ میدهد که ECU در محل نامناسب نصب شده یا آببندی درستی نداشته باشد.
- استفاده از قطعات غیراستاندارد: استفاده از قطعات تقلبی و غیراستاندارد در سیستمهای مختلف خودرو میتواند باعث اختلال در عملکرد ECU و آسیب به آن شود.
- خرابی استارت: استارترهای معیوب یا ناسازگار با ECU میتوانند باعث ارسال ولتاژ نادرست به ECU و آسیب به آن شوند.
- فشار و ارتعاشات زیاد: ارتعاشات مداوم و زیاد در طول زمان میتواند به قطعات الکترونیکی حساس داخل ECU آسیب برساند.
- گرمای بیش از حد: افزایش بیش از حد دمای موتور یا محیط نصب ECU میتواند باعث آسیب به مدارهای داخلی آن شود.
نکاتی که برای محافظت از ECU و افزایش طول عمر آن به کار ببرید:
- از جداکردن کابل باتری هنگام روشن بودن خودرو خودداری کنید. حتماً از طریق روشهای صحیحی و با رعایت نکات ایمنی باتری به باتری کنید.
- از شستشوی مستقیم موتور با آب خودداری کنید. اطمینان حاصل کنید که ECU در محل مناسب و دور از رطوبت نصب شده است.
- از قطعات یدکی اصلی و استاندارد برای تعمیر و نگهداری خودرو استفاده کنید. مطمئن شوید که استارتر جدید با ECU خودرو سازگار است.
- به طور دورهای اتصالات و سیمکشیهای مربوط به ECU را بررسی کنید و در صورت وجود خوردگی یا زنگزدگی، آنها را تمیز یا تعویض کنید.
- در صورت ارائه بهروزرسانیهای نرمافزاری توسط شرکت سازنده، ECU را بهروزرسانی کنید.
- از گرمشدن بیش از حد کامپیوتر و از سالمبودن سیستم خنککننده موتور اطمینان حاصل کنید.

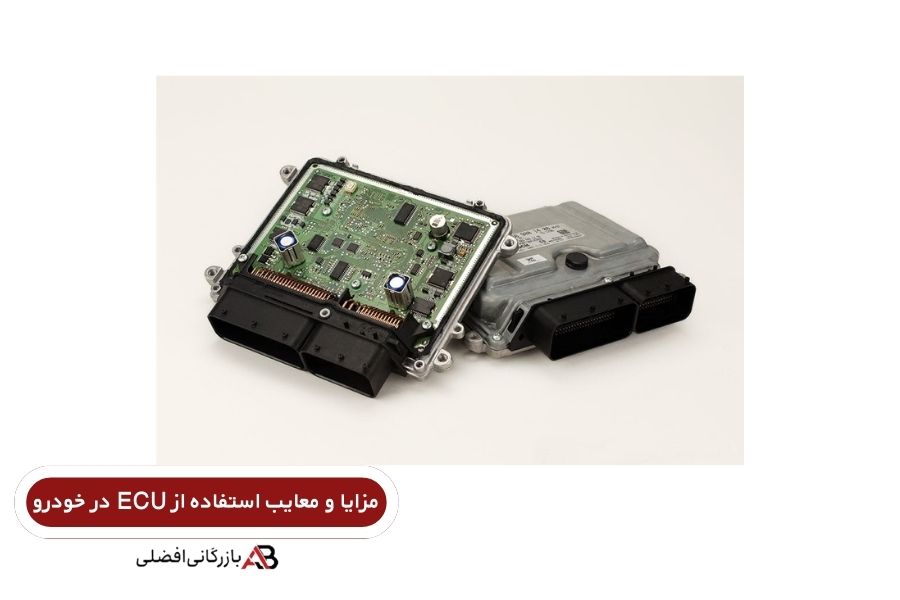

مزایا و معایب استفاده از ECU در خودرو
مزایای استفاده از کامپیوتر ماشین:
- با بهینهسازی تنظیمات ECU، میتوان قدرت و گشتاور خروجی موتور را افزایش داد. این کار باعث چابکتر شدن خودرو میشود. رمپ ECU میتواند بین 5 تا 40 درصد اسب بخار و گشتاور بیشتری را از موتور ارائه دهد.
- ECU باعث کنترل دقیق میزان سوخت و هوا، احتراق بهینه میشود که همین منجر به کاهش آلایندگی خودرو میشود. ECUهای جدیدتر عملکرد بهتری در کنترل میزان سوخت و زمانبندی احتراق دارند.
- ECU با تنظیم دقیق سیستم سوخترسانی، مصرف سوخت را به طور قابلملاحظهای کاهش میدهد.
- ECU میتواند با تغییرات تدریجی در عملکرد موتور، خودرو را با شرایط مختلف سازگار کند. بهعنوانمثال، در صورت مسدودشدن فیلتر هوا، ECU میتواند با کاهش میزان تزریق سوخت، موتور را روشن کند.
- ECU ولتاژهای مختلف را تنظیم میکند و به ECU اجازه میدهد تا کنترل کاملی برای خاموشکردن خود داشته باشد.
معایب استفاده از کامپیوتر ماشین:
- تعمیر یا تعویض ECU میتواند پرهزینه باشد، زیرا این قطعه یک سیستم پیچیده و تخصصی است.
- عملکرد خودرو بهشدت وابسته به ECU است و در صورت خرابی آن، ممکن است خودرو از کار بیفتد.
- آسیبپذیری در برابر نوسانات برق: نوسانات برق میتواند به ECU آسیب برساند.
- ECU یک سیستم پیچیده با اجزای داخلی متنوع است
جمعبندی
ECU، بهعنوان مغز متفکر خودروهای مدرن، نقش مهمی در بهتر عملکردن سیستمهای مختلف خودرو، کاهش آلایندگی و افزایش کارایی موتور خودرو دارد. بااینحال، پیچیده بودن سیستم آن، هزینههای بالای تعمیر و آسیبپذیری در برابر عوامل مختلف، از جمله مشکلهای مرتبط با این سیستم است. مدیریت صحیح، پیشگیری از نوسانات الکتریکی، اطمینان از آببندی مناسب و استفاده از قطعات استاندارد، در افزایش طول عمر ECU حائز اهمیت است.
سوالات متداول
سوال ۱: ECU یا کامپیوتر ماشین چیست؟
ECU، واحد کنترل الکترونیکی خودرو است که بهعنوان مغز الکترونیکی خودروهای مدرن عمل میکند. این سیستم پیچیده سختافزاری و نرمافزاری، عملکرد سیستمهای مختلف خودرو مانند تزریق سوخت، ترمز ABS و کنترل شتاب را نظارت و تنظیم میکند.
سوال ۲: علائم خرابی ECU چیست؟
از علائم رایج خرابی ECU میتوان به روشنشدن چراغ چک موتور، کاهش عملکرد موتور، افزایش مصرف سوخت، روشننشدن خودرو، خاموششدن ناگهانی موتور و اختلال در سیستمهای الکترونیکی مانند ABS و ESP اشاره کرد.
سوال ۳: چه عواملی باعث خرابی ECU میشوند؟
نوسانات برق، نفوذ آب و رطوبت، استفاده از قطعات غیر استاندارد، فشار و ارتعاشات زیاد، گرمای بیش از حد و خرابی استارت از عوامل اصلی خرابی ECU هستند.
سوال ۴: چه اقداماتی طول عمر ECU را افزایش میدهد؟
استفاده از باتری به روش صحیح، جلوگیری از شستشوی مستقیم موتور، استفاده از قطعات استاندارد، بررسی دورهای سیمکشی و اتصالات ECU، بهروزرسانی نرمافزار و اطمینان از عملکرد صحیح سیستم خنککننده موتور میتواند به افزایش طول عمر ECU کمک کند.
سوال ۵: مزایا و معایب استفاده از ECU چیست؟
مزایا: بهینهسازی قدرت و گشتاور موتور، کنترل دقیق سوخت و هوا، کاهش آلایندگی، کاهش مصرف سوخت، سازگاری با شرایط مختلف رانندگی و مدیریت ولتاژهای مختلف.
معایب: هزینه بالای تعمیر یا تعویض، وابستگی شدید عملکرد خودرو به ECU، آسیبپذیری در برابر نوسانات برق و پیچیدگی سیستم داخلی.
